ABB Groepenkasten met 12-24 groepen en optioneel krachtgroep(en)

Aanvullende informatie

Beschrijving

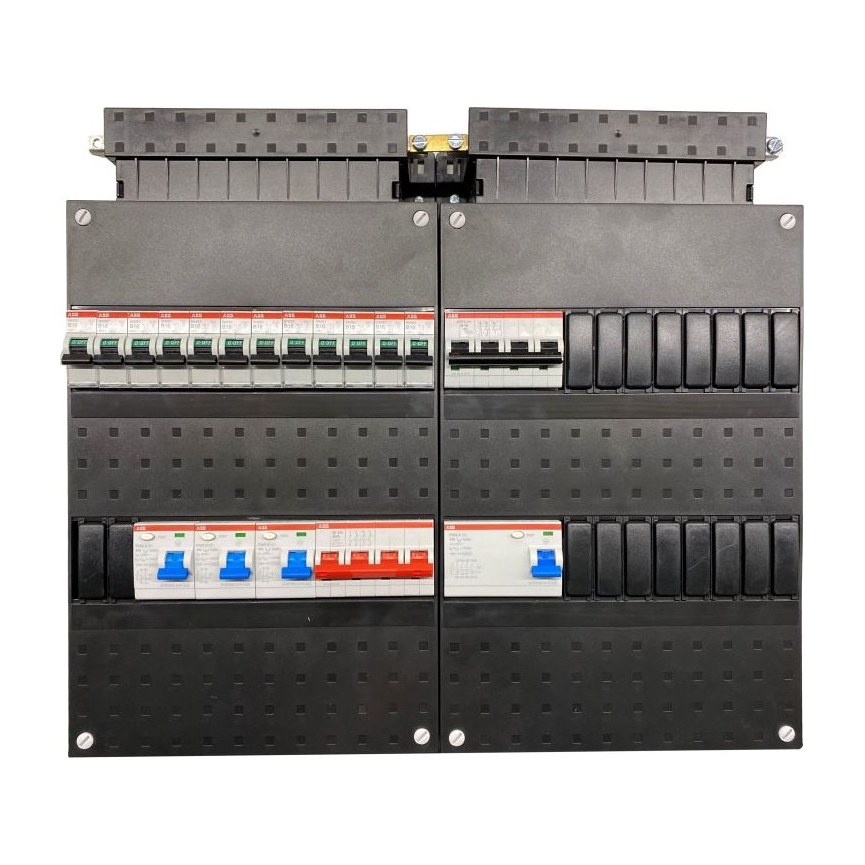

Twee kasten naast elkaar, aardrails gekoppeld met een verbindingsstrip. Twaalf tot vierentwintig groepen achter drie tot zes aardlekschakelaars, voor een groot huis, een bedrijfspand of een installatie die in fasen groeit.

Wat er in de kast zit

• Hoofdschakelaar 4-polig 40A
• 3 aardlekschakelaars 2-polig 40A, 30mA voor groep 1 t/m 12
• Bij 16 groepen een vierde aardlekschakelaar, 4-polig 40A, 30mA
• Bij 20 groepen 5 en bij 24 groepen 6 aardlekschakelaars, 2-polig 40A, 30mA
• Groepen: installatieautomaat 1P+N 16A, B-karakteristiek
• Krachtgroepen: installatieautomaat 3P+N 16A B achter een 4-polige aardlekschakelaar 40A, 30mA

Goed om te weten

• De kast wordt compleet bedraad en aansluitklaar geleverd.
• De bovenzijde heeft een buisinvoerstuk met aardrail.
• Met een fornuisbrug koppel je twee groepen tot een fornuisgroep.
• Een stickervel voor de groepenaanduiding zit erbij.
• Deze kast werkt met een kamrail, niet met een bussboard. Flexomaten passen er dus niet in.
• De aardrails van beide kasten zijn gekoppeld met een verbindingsstrip.
• De onderzijde van de rechterkast is dichtgezet met een inzetstuk.
• Alle componenten en de kast zelf zijn van ABB en voorzien van KEMA-Keur.
